Ürün ayrıntıları:
|
| Ürün adı: | Yokohama yüzer kauçuk çamurluk | Malzeme: | Doğal Kauçuk |
|---|---|---|---|
| Renk: | Siyah | Çap: | 0,5m~4,5m |
| Uzunluk: | 1m~12m | İlk basınç: | 50 kpa, 80 kpa |
| kullanım: | STS, STD vb. | ||
| Vurgulamak: | Yokohama çamurluk,Yokohama tipi çamurluk,Yokohama pnömatik yerleştirme çamurluğu |
||
Yokohama Pnömatik Çamurluklar
Pnömatik Çamurluklar, kalıcı ve yarı kalıcı liman uygulamaları ve açık deniz gemiden gemiye transferler için idealdir.ISO17357-1:2014'e göre üretilirler.Çamurluklar 300 mm ile 4.500 mm arasında değişen çaplarda ve 500 mm ile 12.000 mm arasında değişen uzunluklarda ve ayrıca özel ölçülerde mevcuttur.
JRB pnömatik çamurlukların avantajları:
Çok yönlü ve kendini kanıtlamış bir tasarım.JRB pnömatik çamurluklar, çeşitli kıyı ve açık deniz uygulamalarına uyacak şekilde sapan tipi veya zincir ve lastik ağları ile mevcuttur.
Çamurluk Tipi
PNÖMATİK ÇAMURLUK ÖLÇÜLERİ VE PERFORMANS DEĞERLERİ
| IP50 | Verim | Sadece Gövde | Çamurluk Ağırlığı Zincir Ağı (gövde hariç) | Askı Tipi | basınçlar | Gövde Kalınlığı | Demirleme Zinciri Çapı | |||
| Enerji (GEA) | Reaksiyon (GEA'da) |
Basınç (GEA'da) | Emniyet Valfi | Kanıt testi | ||||||
| çapuzunluk (mm) | kJ | kN | kPa | kilogram | kilogram | kilogram | kPa | kPa | mm | mm |
| Φ300 x 600L | 0,5 | 24 | 134 | 15 | - | 20 | - | 200 | 12 | 13 |
| Φ500 x 1000L | 6 | 64 | 132 | 24 | 121 | 35 | - | 200 | 12 | 16 |
| Φ600 x 1000L | 8 | 74 | 126 | 28 | 132 | 39 | - | 200 | 12 | 16 |
| Φ700 x 1500L | 17 | 137 | 135 | 50 | 165 | 60 | - | 200 | 13 | 16 |
| Φ800x 1500L | 24 | 158 | 132 | 64 | 280 | 72 | - | 200 | 14 | 16 |
| Φ1000x1500L | 33 | 182 | 122 | 80 | 220 | 107 | - | 200 | 14 | 16 |
| Φ1000 x 2000L | 46 | 257 | 132 | 97 | 242 | 124 | - | 200 | 14 | 16 |
| Φ1200 x 2000L | 64 | 297 | 126 | 144 | 352 | 171 | - | 200 | 14 | 16 |
| Φ1200 x 3000L | 109 | 482 | 134 | 250 | 435 | 280 | - | 200 | 14 | 16 |
| Φ1350 x 2500L | 104 | 427 | 130 | 220 | 385 | 264 | - | 200 | 15 | 16 |
| Φ1500 x 2500L | 125 | 464 | 126 | 243 | 484 | 287 | - | 200 | 16 | 19 |
| Φ1500 x 3000L | 156 | 579 | 132 | 275 | 583 | 319 | - | 200 | 16 | 19 |
| Φ1500 x 4000L | 230 | 815 | 130 | 330 | 690 | 380 | - | 200 | 16 | 19 |
| Φ1700 x 3000L | 195 | 639 | 128 | 319 | 638 | 363 | - | 200 | 16 | 19 |
| Φ1700 x 7200L | 516 | 1621 | 133 | 760 | Yok | 810 | - | 200 | 16 | 22 |
| Φ2000 x 3000L | 260 | 727 | 122 | 403 | 990 | 469 | - | 200 | 16 | 22 |
| Φ2000 x 3500L | 314 | 875 | 128 | 445 | 1056 | 502 | - | 200 | 17 | 22 |
| Φ2000 x 4000L | 361 | 1020 | 125 | 490 | 1150 | 540 | - | 200 | 16 | 22 |
| Φ2000 x 6000L | 611 | 1631 | 136 | 658 | 1650 | 720 | - | 200 | 16 | 26 |
| Φ2500 x 4000L | 676 | 1381 | 137 | 992 | 1364 | 1188 | 175 | 250 | 18 | 26 |
| Φ2500 x 5500L | 962 | 2019 | 148 | 1199 | 2035 | 1452 | 175 | 250 | 18 | 32 |
| Φ2500 x 9100L | 1631 | 3482 | 140 | 2150 | 3467 | 2230 | 175 | 250 | 18 | 32 |
| Φ3000 x 5000L | 1136 | 2021 | 154 | 1520 | 1800 | 1640 | 175 | 250 | 19 | 32 |
| Φ3300 x4500L | 1198 | 1884 | 130 | 1606 | 1881 | 2024 | 175 | 250 | 20 | 36 |
| Φ3300 x 6500L | 1850 | 3015 | 146 | 2057 | 2827 | 2475 | 175 | 250 | 20 | 38 |
| Φ3300 x 10600L | 3128 | 5257 | 158 | 2816 | 5126 | 3366 | 175 | 250 | 22 | 48 |
| Φ4500 x 7000L | 3302 | 3796 | 133 | 3740 | 4290 | 3880 | 175 | 250 | 24 | 48 |
| Φ4500 x 9000L | 4847 | 5747 | 146 | 4334 | 5929 | - | 175 | 250 | 24 | 50 |
| Φ4500 x 12000L | 6602 | 7984 | 154 | 5269 | 7689 | - | 175 | 205 | 24 | 58 |

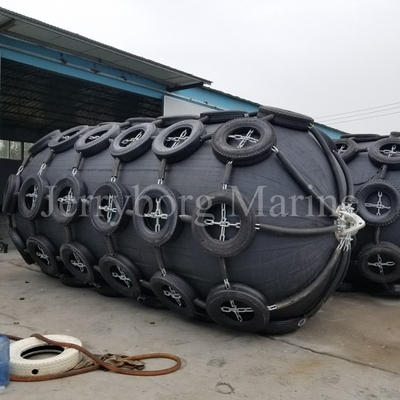

Ayrıntılı Görüntü
Nasıl SeçilirPnömatik Çamurluk?
SeçimiISO17357 pnömatik çamurluklarküçük ve orta boy gemiler için:
| Tonaj (T) | Önerilen Boyut:Çap x Uzunluk(m) | Gemi Türleri |
| 50 | 0,5 × 1,0 | balıkçı teknesi |
| 100 | 0,7 × 1,5~1,0 × 1,5 | balıkçı teknesi |
| 200 | 1.0 × 1.5~1.2 × 2.0 | balıkçı teknesi, römorkör |
| 300-500 | 1,2 × 2,0~1,5 × 2,5 | balıkçı gemisi, römorkör |
| 1000 | 1,5 × 2,5~1,5 × 3,0 | römorkör, yük gemisi |
| 3000 | 2.0 × 3.0~2.0 × 3.5 | kargo gemisi, deniz balıkçı teknesi |
| 10000 | 2,0 × 3,5~2,5 × 4,0 | yük gemisi |
SeçimiISO17357 pnömatik çamurluklarbüyük tonajlı gemiler için:
|
Ölü Ağırlık Tonajı (DWT) |
Varsayılan İniş Hızı (M/S) |
Etkili Kinetik Enerji (KN.M) |
Boyut: Çap×Uzunluk(m) |
| 200000 | 0.15 | 1890 | 3,3 x 6,5 |
| 150000 | 0.15 | 1417 | 3,3 x 6,5 |
| 100000 | 0.15 | 945 | 3,0 x 5,0 |
| 85000 | 0.17 | 1031 | 3.0x6.0 |
| 50000 | 0.18 | 680 | 2,5 x 5.5 |
| 40000 | 0.20 | 672 | 2,5 x 5.5 |
| 30000 | 0.22 | 609 | 2,5 x 4,0 |
| 20000 | 0.25 | 525 | 2,5 x 4,0 |
| 15000 | 0.26 | 425 | 2,5 x 4,0 |
| 10000 | 0.28 | 329 | 2,0 x 4,0 |
| 5000 | 0.33 | 228 | 2,0 x 3,5 |
Kurulum Yöntemi
| ÇAMURLUK BOYUTU | ZİNCİR LASTİK TİPİ (CTN) usturmaçalar | W | |||||
| A | B | C | D | E | |||
| ÇAP | UZUNLUK | ||||||
| 1000 | 1500 | 825 | 940 | 1340 | 345 | 515 | 1950 |
| 1200 | 2000 | 1100 | 1130 | 1610 | 305 | 510 | 2600 |
| 1500 | 2500 | 1485 | 1410 | 2010 | 270 | 525 | 3250 |
| 2000 | 3500 | 1965 | 1880 | 2680 | 375 | 715 | 4550 |
| 2500 | 4000 | 2495 | 2355 | 3355 | 430 | 855 | 5200 |
| 3300 | 6500 | 3365 | 3110 | 4430 | 500 | 1065 | 8450 |
| 4500 | 9000 | 4605 | 4240 | 6040 | 665 | 1435 | 11700 |
| ÇAMURLUK BOYUTU | Sling usturmaçalar | W | |||||
| A | B | C | D | E | |||
| ÇAP | UZUNLUK | ||||||
| 1000 | 1500 | 1020 | 940 | 1340 | 150 | 320 | 1950 |
| 1200 | 2000 | 1265 | 1130 | 1610 | 140 | 345 | 2600 |
| 1500 | 2500 | 1575 | 1410 | 2010 | 180 | 435 | 3250 |
| 2000 | 3500 | 2125 | 1880 | 2680 | 215 | 555 | 4550 |
| 2500 | 4000 | 2675 | 2355 | 3355 | 250 | 675 | 5200 |
| 3300 | 6500 | 3605 | 3110 | 4430 | 260 | 825 | 8450 |
| 4500 | 9000 | 4935 | 4240 | 6040 | 335 | 1105 | 11700 |
[BİRİMLER:DD]
Uygulamalar

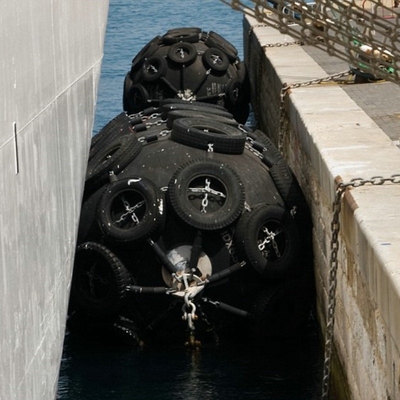

1. Petrol tankerleri, LNG ve diğer gemiler denizde gemi ile taşınır

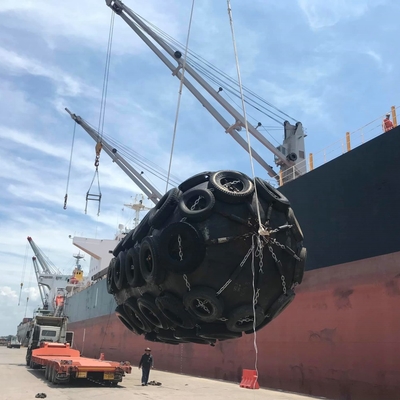

2. rıhtım operasyonu ve gemi yanaşması
3. Geçici veya kalıcı kıyı savunmasının çarpışmaya karşı dayanıklı olması
4. Açık deniz platformları ve binalar için çarpmaya dayanıklı tampon
